HG5RTV SSTV Átjátszó

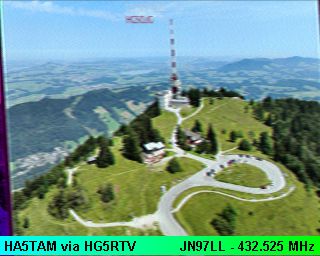

Legutóbbi fogadott képek

Használati útmutató

Kik használhatják az átjátszót?

Vételre: Bárki használhatja, aki rendelkezik olyan FM üzemmód vételére képes, keskenysávú (NFM) rádióvevővel, amely alkalmas a 432.525 MHz vételére, valamint rendelkezik az SSTV dekódolására alkalmas szoftverrel.

(Kérjük, ne használjon szélessávú WFM módot, mert ebben az üzemmódban az SSTV jel torzul, és nem dekódolható.)

Adásra: Az átjátszót kizárólag érvényes rádióamatőr hívójellel rendelkező operátorok használhatják.
Feltétel, hogy az SSTV szoftverben be legyen állítva az adóengedélyben szereplő hívójel, a forgalmazás helyének megfelelő kiegészítéssel (pl. HG5XYZ vagy HG5XYZ/P).

Státuszkép vétele:
Az átjátszó 10 percenként ad státuszképet (beacon) Martin-2-es üzemmódban.

Kép küldése az átjátszóra:
A kliens SSTV szoftver adás (TX) kezelőfelületéről előállítható 1750 Hz-es (min. 1.5 mp hosszú) hívóhangra indul az átjátszó.
A hívóhang vétele után az átjátszó FM CW-n leadja az azonosítóját, majd elhallgat.
A rádióamatőr ezt érzékelve számol magában kettőig, és maximum 4 másodpercen belül elindítja a kép adását (TX).

Kérjük, hogy az SSTV szoftverben kapcsolják be a FSK azonosító küldését, hogy az átjátszó és a weboldal statisztikája helyesen felismerje a küldő hívójelét.

Hol található a kapcsoló?
• MMSSTV: főablak alján → „TxID” jelölőnégyzet
• QSSTV: A QSSTV automatikusan FSKID-et küld a kép végén, ha a Configuration → Operator menüben meg van adva a hívójel (Callsign), és a TX ablakban nincs bekapcsolva a CW (Send CW at end). Külön kapcsoló nincs; az FSKID automatikusan működik ezek teljesülése esetén. Kérjük, használják minimum a 9.3-as verziót a szoftverből.

A kép beérkezése után az átjátszó saját bannert illeszt a kép aljára, majd visszasugározza ugyanabban az üzemmódban, amelyben érkezett.
A kép visszaadása után az átjátszó ismét alaphelyzetbe kerül és várja az újabb indítást.

Ajánlott SSTV üzemmódok az átjátszón:

Az átjátszó optimális működése és a jó képminőség érdekében az alábbi üzemmódok használata javasolt:

Martin-1

• Felbontás: 320 × 256 pixel
• Képminőség: nagyon jó
• Adásidő: ~114 s

Martin-2

• Felbontás: 320 × 256 pixel
• Képminőség: jó
• Adásidő: ~57 s

Scottie 2 (SC2-120)

• Felbontás: 320 × 256 pixel
• Képminőség: kiváló
• Adásidő: ~120 s

Szép, részletgazdag képátvitel érdekében a Martin-1 vagy a Scottie 2 (SC2-120) üzemmódok használata ajánlott.
Rövidebb adásidő igénye esetén a Martin-2 is jól használható kompromisszum.

Kérjük, kerüljük a lassú, 120 másodpercet meghaladó üzemmódok használatát az átjátszón (pl. Scottie DX, Robot DX és társaik).

Az SSTV átjátszó használatához ajánlott szoftverek:

• MMSTV (Windows XP – Windows 11)
• QSSTV (min. 9.3) (Linux)
• Robot36 – SSTV Image Decoder (Android) – csak vétel

Lefedettség / Telephely

Lefedettségi térkép

Telephely (QTH) képek

Technikai információk

• MMSTV szoftver, átjátszó üzemmódban
• Motorola GM300 UHF rádió – TX teljesítmény: 10W
• Antenna: Diamond X50N
• Frekvencia: 432.525 MHz FM

QTH adatok

• Budapest, Széchenyihegy
• Lokátor: JN97LL
• Tengerszint feletti magasság: 420 m ASL

Kapcsolat

Adófelelős:
HG5OJG Gergő

GYIK – SSTV átjátszó használata (FAQ)

1. Milyen tartalmat küldhetek az átjátszón keresztül?

• Csak rádióamatőr forgalmazásba illeszkedő, kulturált, nem sértő képeket.
• Tilos politikai, szexuális, gyűlöletkeltő vagy megbotránkoztató tartalom.

---

2. Hogyan szerkesszem meg a képet elküldés előtt?

• A kép alsó sávját hagyjuk üresen, mert ide kerül a repeater saját státuszcsíkja.
• A hívójelünk legyen jól látható, kontrasztos és megfelelő méretű.
• A szöveg ne lógjon rá a később hozzáadott bannerre.

---

3. Hogyan nézzen ki egy QSO kép?
  A képen szerepeljen:

• a partner hívójele,
• a saját hívójel (DE HG5XYZ),
• a riport (pl. RST: 595).

---

4. Hogyan nézzen ki egy CQ hívás SSTV-ben?
  Ajánlott képtartalom például:
  CQ SSTV DE HG5XYZ
  Jól olvasható, kontrasztos betűkkel.

---

5. Kötelező-e az FSKID?
  Igen, az FSKID használata kötelező.
  Ez biztosítja, hogy az átjátszó és a weboldal helyesen azonosítsa a küldőt.
  (A konkrét beállítási útmutató a fenti szövegrészben található.)

---

6. Kell felső banner a képre?
  Nem kötelező, de ajánlott. Tartalmazhatja például:

• a QTH-t,
• a használt SSTV szoftver nevét, verzióját,
• opcionálisan egy hívójel-fejlécet.

---

7. Milyen hangszintet állítsak be?
  A túl erős vagy túl gyenge moduláció rontja a dekódolást.
  Javaslat:

• ne legyen torzítás,
• a jel csúcsai ne lépjék túl a rádió átviteli sávját (~3 kHz),
• a hangerő legyen stabil, állandó.

---

8. Miért lehet elcsúszva vagy dőlve a kép?

• QSSTV esetén előfordulhat TX slant → a szoftverben korrigálható.
• MMSSTV automatikusan korrigálja a drift nagy részét.
• A repeater Auto-Slant funkciója is segíti a vételi korrekciót.

---

9. Mit tegyek, ha a repeater nem indul el a hívóhangra?

• Győződj meg róla, hogy az átjátszón nincs-e épp képfogadás (nem minden esetben halljuk a felküldő amatőr adását), várjunk 2-3 percet.
• Győződj meg róla, hogy a hívóhang 1750 Hz, és legalább 1.5 másodperc hosszan tart.
• Ellenőrizd az adásod kimenő teljesítményét.
• Ha a hívóhang hangereje túl halk, növeld a hangerőt. (Ellenőrizd kontroll vevővel.)
